SFP/QSFP模块类型说明

目前家庭常见光模块接口类型与对应常见速率

• SFP 类型
  1. SFP 100M/1000M网络
  2. SFP+ 10G网络
  3. SFP28 25G网络
  4. SFP56 50G网络
• QSFP类型
  1. QSFP+ 40G网络
  2. QFSP-28 100G网络
  3. QSFP-56 200G网络
  4. QSFP-DD 400G网络

接口说明

特殊说明
QSFP28设备支持将单个40Gbps接口拆分为4个10Gbps接口
QSFP56设备支持将单个100Gbps接口拆分为4个25Gbps接口

注：PCIE网卡只有Intel部分网卡支持，迈络思 Mellanox则完全不支持

模块选型

多模
850nm 通常距离为300M

单模
1310nm 通常距离为1.4-40Km
1550nm 通常距离为40Km-100Km

DAC
无源DAC：7m；有源DAC：10m

AOC
最远传输距离：100m

家庭中短距离推荐 多模850nm 300m模块 或 单模1310nm 1.4Km模块，不推荐家庭使用10Km远距离模块（容易烧模块），如果一定要使用的话建议增加光衰。
超短距离可以使用DAC电缆或者AOC电缆作为跳线使用

光纤选型

• 光纤分为OM/OS两种即多模/单模
  • 多模光纤中最常用的为OM3/OM4，其中在10G网络中OM3最长可以传输300M，OM4最长可以传输400M
  • 单模光纤中最常用的为OS2

对于单模模块通常都是使用单模纤配套使用，在短距离下如果手里只有多模纤的话则可以使用多模纤临时替代
但是对于多模模块而言，则必须要使用多模光纤才可以。

光纤接口选型

通常千兆至万兆光模块使用单/双芯LC接口的光纤，少数有使用SC接口的（PON口都是SC大方口）
在40G/100G网络中光模块使用的光纤通常为MPO接口，MPO线缆通常为8/12芯两种规格。可以支持40G-100G网络使用。200G中使用的则是16芯的MPO线。
MPO线中集成多条多模光纤，可以使用MPO-LC配线架拆分出6对(12芯)-8对(16芯)LC多模口出来

兼容性说明

通常情况下设备接口模块是向下兼容的，在sfp接口类型种sfp+接口可以使用sfp模块与sfp+模块（不能使用sfp28模块），在qsfp接口类型种也同理。

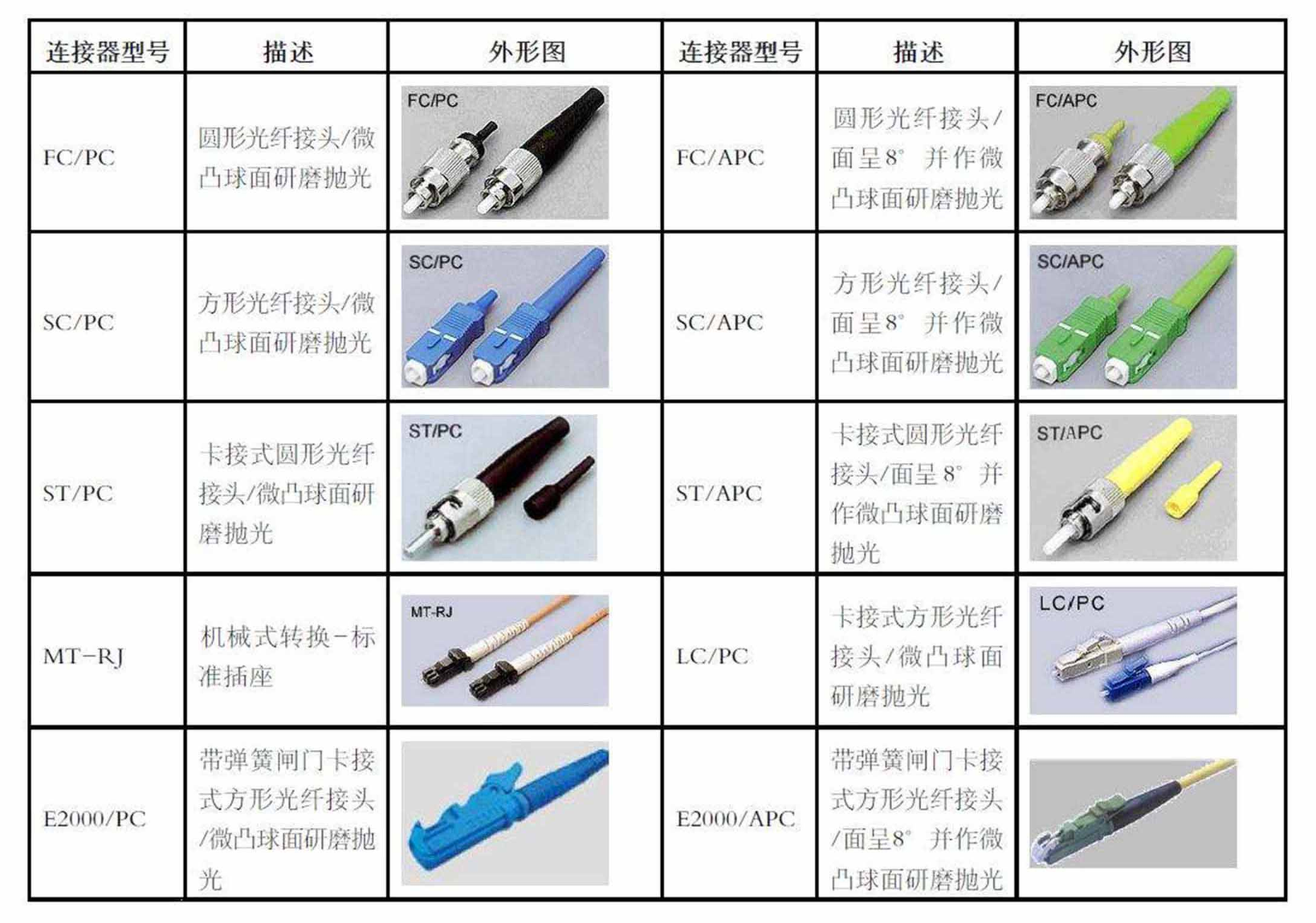

光纤连接器

光衰说明

通常情况下收发光功率范围是由光模块而定的，家庭中一般最常见的模块为0.3Km多模与1.4Km单模模块。在选购模块的时候切记短距离不要使用单模1.4Km以上距离的模块（不含1.4Km模块），一般单模模块很多都是10Km起步(一定要注意）如果短距离范围使用长距离模块会造成光强。轻则接口反复up/down，重则烧坏模块。

个人推荐购买多模或者单模1.4KM模块

如果你已经购买了单模10Km以上距离的模块且不想更换模块的话还有一个办法可以解决，那就是给模块增加光纤衰减器，光衰是可以使光减弱的一种小模块，衰减值为1~30dB。
如果你的设备可以直接查出光衰强弱的话可以直接选择对应衰减值的光衰，如果你的设备不支持查看光衰值的话那就只能一点一点实验了，可以直接购买 1~5dB 的光衰测试使用

模块品牌及购买推荐

我个人比较推荐华为和英特尔的二手模块&项目余货，通常在咸鱼有售。单模与多模万兆价格通常在15-30之间（单支/全新&二手）

光转电的模块我使用的是广联Aquantia方案的模块，优点是兼容性不错。传输距离30M，支持10G/5G/2.5G/1G多种速率且在1G-5G速率下发热量会低很多。（不是打广告，也可选择其他品牌相同方案的模块/比如鸿章的10G光转电模块）目前光转电模块价格相比几年前要降低不少了，现在价格大概在250CNY左右（2022年7月）

特殊模块介绍

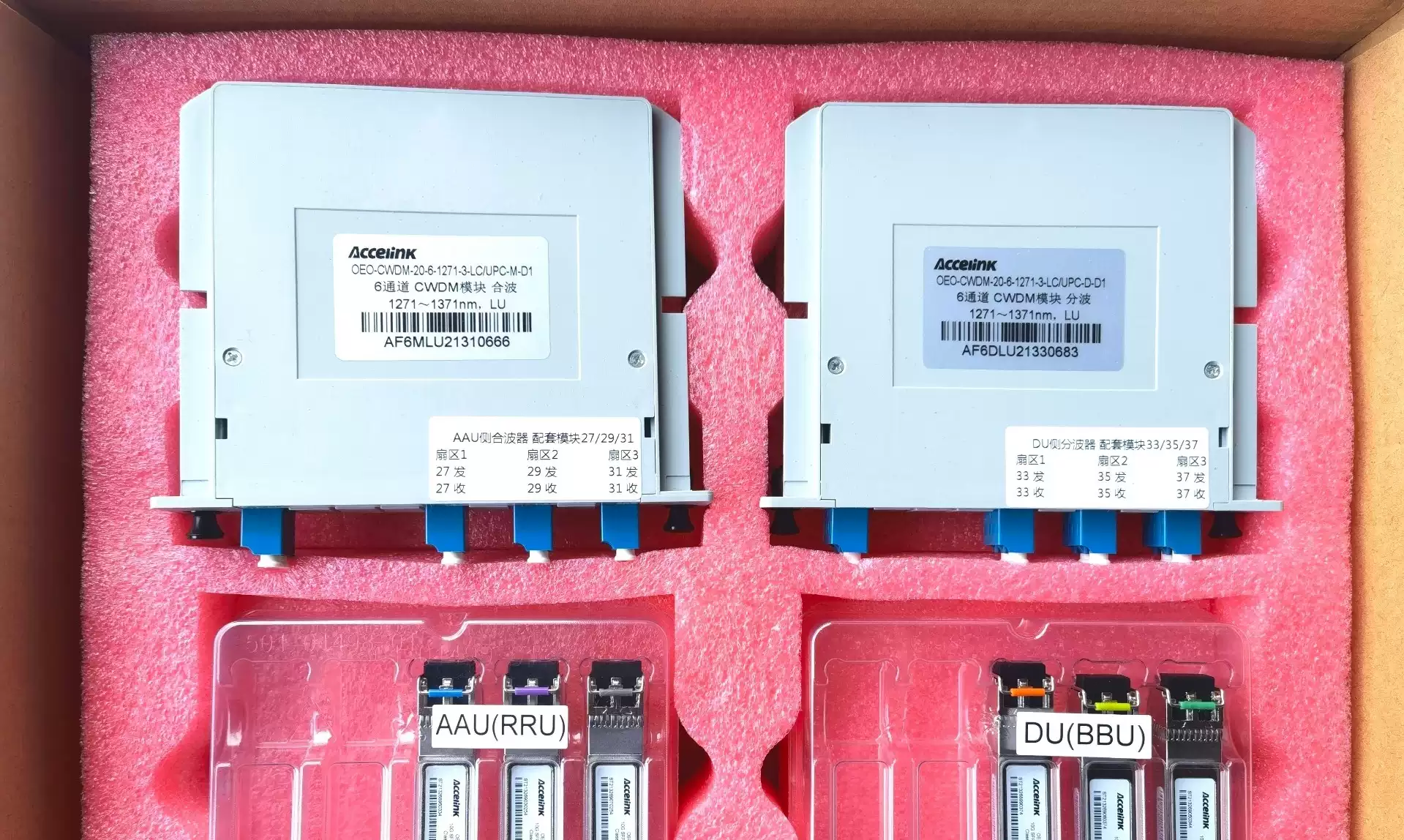

• CWDM/DWDM波分彩光模块
  • 常见为 CWDM 粗波分复用/ DWDM 密集波分复用
  • 可以在同一根光纤中同时传输两个或者众多不通波长光信号的技术，称之为波分复用
  • 家庭使用就成本而言一般是使用CWDM粗波分复用设备，波分设备一般需要三种设备。分波器，合波器，彩光模块。某鱼CWDM 10G10K6波彩光设备价格一套约为300元。
  • 使用场景在家庭中不方便在两点布放多根光纤的情况下可以使用CWDM，最少可以1分3（一对光纤实现3对及更多的效果）

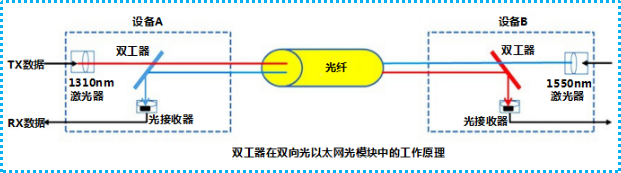

• BIDI模块
  • 优缺点
    • 优点
      1. 单模单纤传输（省一根光纤）
      2. 传输距离10-80Km
    • 缺点
      1. 单模10km模块，家庭需要加装光衰使用
      2. 相对双纤更贵
      3. 需要成对购买价格比双纤贵2至3倍

引用：
https://en.wikipedia.org/wiki/Small_form-factor_pluggable_transceiver
附件为华为S系列交换机光模块手册pdf版
